Ansambluri cu răcitoare micro-termoelectriceau devenit o soluție critică pentru industriile care necesită un management al temperaturii compact, precis și fiabil. De la detectoare cu infraroșu și sisteme laser până la echipamente de imagistică medicală și senzori industriali, aceste ansambluri de răcire ajută la stabilizarea componentelor sensibile la temperatură, îmbunătățind în același timp performanța sistemului și extinzând durata de viață operațională.
Acest articol explică modul în care funcționează ansamblurile de răcire micro-termoelectrice, avantajele acestora, aplicațiile obișnuite în industrie, considerentele cheie de proiectare, selecția materialelor, provocările termice și tendințele viitoare de dezvoltare. De asemenea, oferă îndrumări practice pentru ingineri, cumpărători OEM și proiectanți de sisteme care caută soluții fiabile de management termic.

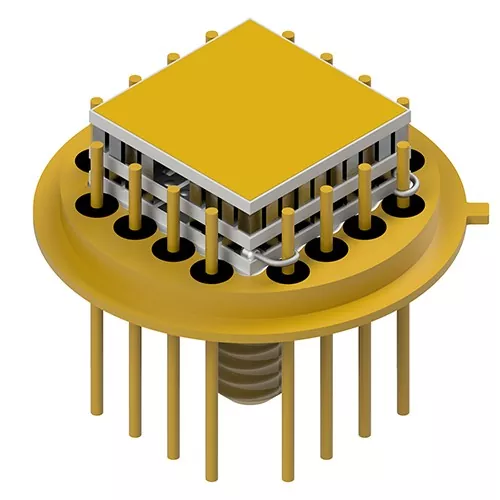

Ansamblurile cu răcitoare micro-termoelectrice sunt sisteme compacte de management termic, concepute pentru a controla cu precizie temperatura componentelor electronice și optice extrem de sensibile. Aceste ansambluri integrează de obicei micro module termoelectrice, radiatoare, senzori, materiale de interfață termică și circuite electronice de control într-un singur pachet compact.
Spre deosebire de sistemele convenționale de refrigerare care se bazează pe compresoare și agenți frigorifici, răcitoarele termoelectrice folosesc efectul Peltier pentru a transfera căldura de la o parte la cealaltă a dispozitivului atunci când curentul electric trece prin materialele semiconductoare.
Ansamblurile de răcire micro-termoelectrice sunt deosebit de valoroase în aplicațiile în care:
Aceste sisteme sunt integrate în mod obișnuit în senzori cu infraroșu, diode laser, camere CCD, instrumente biomedicale, detectoare aerospațiale și dispozitive de comunicații optice.
Principiul principal de funcționare din spatele răcitorilor micro-termoelectrici este efectul termoelectric. Când curentul continuu trece prin joncțiunile semiconductoare, căldura este absorbită pe o parte și eliberată pe partea opusă.
Partea rece răcește componenta țintă, în timp ce partea fierbinte disipează căldura printr-un radiator sau un distribuitor termic.
| Componentă | Funcţie |
|---|---|
| Modul termoelectric | Transferă căldura folosind curent electric |
| Radiator | Risipește căldura din partea fierbinte |
| Senzor de temperatură | Monitorizează temperatura sistemului |
| Circuitul controlerului | Reglează performanța de răcire |
| Material de interfață termică | Îmbunătățește eficiența transferului de căldură |
Deoarece răspunsul la răcire este controlat electric, aceste ansambluri pot realiza o reglare extrem de precisă a temperaturii în fracțiuni de grad Celsius.
Ansamblurile de răcire micro-termoelectrice oferă multiple avantaje pe care metodele tradiționale de răcire adesea nu le pot atinge.
Ansamblurile Micro TEC sunt foarte compacte, ceea ce le face potrivite pentru electronice portabile, senzori miniaturizați și echipamente cu spațiu limitat.
Aceste ansambluri asigură o reglare foarte stabilă a temperaturii, care este esențială pentru precizia detectorului și stabilitatea optică.
Absența compresoarelor sau a componentelor mecanice reduce vibrațiile, zgomotul și cerințele de întreținere.
Microsistemele termoelectrice pot regla rapid temperatura în funcție de condițiile dinamice de funcționare.
Beneficiile suplimentare includ durata de viață îmbunătățită a sistemului, costuri de întreținere mai mici, riscuri de contaminare reduse și funcționare fiabilă în condiții de mediu dure.
Ansamblurile cu răcitoare micro-termoelectrice sunt utilizate pe scară largă în industriile care depind de precizia termică și condițiile de funcționare stabile.
| Industrie | Aplicații tipice |
|---|---|
| Echipament medical | Sisteme PCR, detectoare de imagistică, biosenzori |
| Fotonica | Diode laser, transceiver optice |
| Apărare și aerospațială | Imagini în infraroșu, sisteme de vedere pe timp de noapte |
| Cercetare științifică | Detectoare de precizie si instrumente analitice |
| Telecomunicatii | Module de transmisie prin fibra optica |
| Automatizare industrială | Senzori și sisteme de inspecție de înaltă precizie |
Cererea în creștere pentru electronice miniaturizate și sisteme optice avansate continuă să conducă la adoptarea rapidă a ansamblurilor termoelectrice de răcire la nivel mondial.
Un ansamblu de răcire termoelectric de înaltă performanță combină mai multe elemente proiectate într-o soluție integrată.
Designul general al ansamblului trebuie să echilibreze eficiența de răcire, rezistența termică, consumul de energie electrică și limitările de dimensiune fizică.
Integrarea atentă a sistemului ajută la evitarea scurgerilor termice, a condensului și a instabilității performanței.
Selectarea ansamblului de răcire micro-termoelectric potrivit necesită evaluarea mai multor factori termici și operaționali.
Inginerii ar trebui să evalueze cu atenție:
Selecția necorespunzătoare poate duce la răcire insuficientă, instabilitate termică, deteriorarea condensului sau consum excesiv de energie.
Pentru aplicațiile cu detectoare extrem de sensibile, ansamblurile proiectate la comandă oferă adesea performanțe mai bune decât modulele standard disponibile, deoarece optimizează căile termice și minimizează stresul mecanic.
Deși ansamblurile micro-termoelectrice oferă o precizie excepțională, mai multe provocări de inginerie trebuie abordate.
Când temperaturile scad sub nivelul punctului de rouă ambiental, poate apărea condens de umezeală și poate deteriora electronicele sensibile.
Îndepărtarea eficientă a căldurii din partea fierbinte este critică. Disiparea slabă a căldurii reduce eficiența răcirii și poate supraîncălzi sistemul.
Ciclurile repetate de încălzire și răcire pot crea stres mecanic în îmbinările de lipit și materialele semiconductoare.
Răcitoarele micro-termoelectrice nu sunt întotdeauna la fel de eficiente din punct de vedere energetic precum sistemele bazate pe compresoare pentru sarcini mari de răcire. Optimizarea corectă a sistemului este esențială.
Simularea termică avansată și proiectarea atentă a ansamblului ajută la minimizarea acestor riscuri, îmbunătățind în același timp fiabilitatea pe termen lung.
Selectarea materialelor joacă un rol major în eficiența și durabilitatea ansamblurilor termoelectrice de răcire.
| Material | Scop |
|---|---|
| Telurura de bismut | Eficiență termoelectrică ridicată |
| Nitrură de aluminiu | Conductivitate termică și izolație excelentă |
| Cupru | Transfer eficient de căldură |
| Substraturi ceramice | Izolație electrică și stabilitate structurală |
| Tampoane termice din grafit | Conducție îmbunătățită a căldurii interfeței |
Ingineria modernă a materialelor continuă să îmbunătățească eficiența răcirii, capacitatea de miniaturizare și durabilitatea pe termen lung.
| Caracteristica | Răcire micro termoelectrică | Răcire tradițională prin compresor |
|---|---|---|
| Zgomot | Tăcut | Prezent zgomot mecanic |
| Vibrație | Nici unul | Posibila vibratie |
| Dimensiune | Compact | Sisteme mai mari |
| Precizie | Foarte sus | Moderat |
| Întreţinere | Scăzut | Superior |
| Refrigeranti | Nu este necesar | Necesar |
Pentru sistemele compacte, de înaltă precizie, ansamblurile termoelectrice oferă adesea performanțe superioare, în ciuda eficienței oarecum mai mici de răcire la scară largă.
Viitorul ansamblurilor de răcire micro-termoelectrice este strâns legat de progresele în electronica miniaturizată, sistemele de inteligență artificială, instrumentația aerospațială și tehnologiile de comunicații optice de ultimă generație.
Tendințele emergente includ:
Pe măsură ce electronica de precizie continuă să evolueze, cerințele de stabilitate termică vor deveni și mai exigente, crescând și mai mult importanța ansamblurilor micro-termoelectrice avansate.
Da. În funcție de proiectarea sistemului și de sarcina termică, multe ansambluri termoelectrice pot atinge temperaturi sub 0°C.
Da. Deoarece nu conțin piese în mișcare, acestea oferă adesea o fiabilitate excelentă pe termen lung cu întreținere minimă.
Imaginile medicale, aerospațiale, fotonica, telecomunicațiile, automatizarea industrială și instrumentele științifice se bazează în mare măsură pe răcirea termoelectrică de precizie.
Absolut. Mulți producători oferă ansambluri de răcire personalizate optimizate pentru sarcini termice specifice, dimensiuni, condiții de mediu și cerințe de integrare.
Performanța radiatorului este extrem de importantă, deoarece disiparea ineficientă a căldurii poate reduce dramatic eficiența de răcire și stabilitatea generală a sistemului.
Ansamblurile cu răcitoare micro-termoelectrice au devenit o tehnologie indispensabilă pentru electronicele moderne de precizie și sistemele de management termic. Structura lor compactă, funcționarea fără vibrații, reglarea precisă a temperaturii și durata de viață lungă le fac ideale pentru aplicații solicitante din numeroase industrii.
Pe măsură ce tehnologia continuă să avanseze către o densitate mai mare de integrare și o sensibilitate termică mai mare, ansamblurile de răcire termoelectrice proiectate profesional vor juca un rol și mai important în menținerea stabilității performanței și a fiabilității echipamentului.
