X-Meritan este un controler de temperatură ATC-M1 de calitate din China, cu PID de scurtă durată și proiectat pentru furnizor de micro-obiecte. Provocările de inginerie care implică dispozitive optice miniaturale, cum ar fi laserele DFB, necesită o reglare termică precisă în spații extrem de restrânse. Prin fabricarea acestor controlere specializate în unitatea noastră din China, X-Meritan oferă dezvoltatorilor globali o soluție de înaltă performanță care echilibrează dimensiunile ultracompacte cu o arhitectură de control cu răspuns rapid.

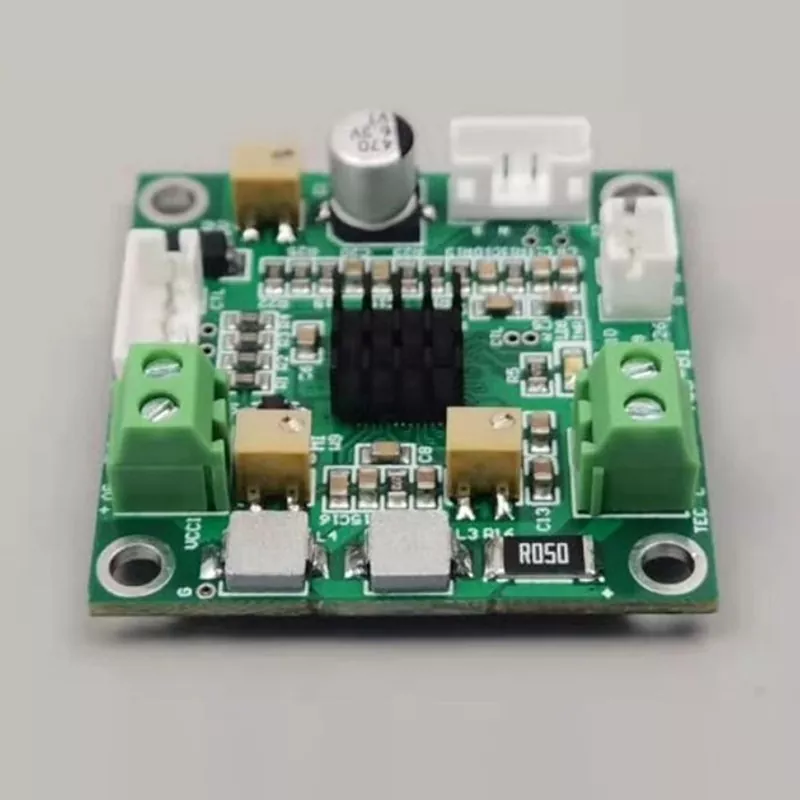

Controlerul de temperatură ATC-M1 de calitate cu PID cu ciclu scurt și conceput pentru micro-obiecte fabricat din X-Meritan este un modul emblematic de management termic optimizat pentru pachetele TO-CAN și ansamblurile micro-electronice. Acest controler utilizează un algoritm PID specializat cu ciclu scurt pentru a oferi corecții instantanee, asigurând că masele termice la scară mică rămân stabile în ciuda fluctuațiilor externe. În calitate de producător dedicat, X-Meritan a proiectat ATC-M1 pentru a se integra perfect în sistemele în care spațiul intern este o constrângere critică, oferind precizie de nivel industrial fără amprenta controlerelor tradiționale.
| Parametru | Cerință tehnică / valoare |
| Numele produsului | Panou de control al temperaturii |
| Numărul de model | ATC-M1 |
| Tensiunea de alimentare a plăcii (DC) | 3,0 V - 5,0 V |
| Eficiență de ieșire | Aproximativ 80% |
| Tensiune maximă TEC | 4,3 V (la alimentare de 5 V) / 2,5 V (la alimentare de 3,3 V) |
| Curent maxim TEC | 2,5A |
| Tip senzor de temperatură | 10K NTC |
| Stabilitatea controlului temperaturii | 0,001 grade C |
| Metoda de setare a temperaturii | Potențiometru sau intrare analogică |
| Interval de control al temperaturii implicit | +10 până la +40 grade C |
| Temperatură setată implicită din fabrică | 25 de grade C |
| Tensiune maximă de ieșire implicită din fabrică | 2,0 V |
| Curent maxim de ieșire implicit din fabrică | 1,0A |
| Metoda de ajustare | Potențiometru W9 |
| Interval de temperatură de funcționare | -40 până la +45 grade C |
| Dimensiuni (L x l) | 34 mm x 20 mm |
| Înălțimea totală | 15,5 mm |
| Înălțimea pinului | 5,5 mm |
Algoritmul PID cu ciclu scurt
Controlerul are o buclă de feedback optimizată concepută pentru micro-obiecte cu inerție termică scăzută, oferind o stabilizare rapidă și răspunsuri corective de înaltă frecvență.
Design extrem de economisitor de spațiu
Proiectat pentru integrarea de înaltă densitate, ATC-M1 se potrivește în cele mai strânse cavități interne ale dispozitivelor optice miniaturale și carcaselor senzorilor.
Integrare fără întreruperi TO-CAN
Proiectat special pentru a gestiona lasere DFB și pachete TO-CAN cu răcitoare și sonde integrate, asigurând o stabilizare precisă a lungimii de undă.
Ieșire termică de înaltă eficiență
În ciuda dimensiunilor sale mici, ATC-M1 oferă putere constantă micro-răcitoarelor, menținând un mediu termic stabil pentru joncțiunile semiconductoare sensibile.
Fiabilitate de grad industrial
Fabricată în fabrica noastră conformă ISO, fiecare unitate este supusă unor teste riguroase pentru a se asigura că poate rezista la mediile solicitante ale telecomunicațiilor și detecției aerospațiale.
Controlerul nostru de temperatură ATC-M1 cu PID cu ciclu scurt și conceput pentru micro-obiecte este acum utilizat pe scară largă în următoarele domenii:
Stabilizarea diodelor laser DFB: ATC-M1 oferă feedback-ul precis, pe ciclu scurt, necesar pentru a preveni deviația de frecvență în modulele de comunicație cu fibră optică de mare viteză.
Managementul termic al pachetului TO-CAN: Ideal pentru răcirea și monitorizarea componentelor semiconductoare găzduite în cutii metalice miniaturale de tip TO cu masă termică limitată.
Detecție micro-optică: asigură acuratețea senzorilor infraroșii compacti și a detectorilor moleculari prin menținerea unei temperaturi de funcționare constantă.
Î: De ce este important „PID cu ciclu scurt” pentru controlerul de temperatură ATC-M1 cu PID cu ciclu scurt și conceput pentru micro-obiecte?
R: Micro-obiectele se încălzesc și se răcesc mult mai repede decât sistemele mai mari. PID cu ciclu scurt permite controlerului să-și actualizeze ieșirea la o frecvență mai mare, prevenind „depășirea” temperaturii care apare adesea cu controlerele industriale standard.
Î: ATC-M1 se poate potrivi în sistemele optice miniaturale existente?
A: Da. Controlerul de temperatură ATC-M1 cu PID cu ciclu scurt și proiectat pentru micro-obiecte este unul dintre cele mai compacte modele ale noastre, creat special pentru sistemele în care spațiul este un blocaj critic, cum ar fi fotonica integrată și instrumentele portabile de diagnosticare.
Î: X-Meritan oferă asistență tehnică pentru integrarea inițială a sistemului?
A: Absolut. Echipa noastră de experți este disponibilă pentru a oferi soluții rapide și eficiente, oferind asistență post-vânzare cuprinzătoare pentru a se asigura că ATC-M1 funcționează optim în designul dumneavoastră hardware specific.
1. Spre deosebire de comercianți, X-Meritan operează propria fabrică specializată în China. Menținem trasabilitatea completă a fiecărei componente din ATC-M1, asigurându-ne că fiabilitatea de calitate industrială este integrată în fiecare unitate de la nivelul PCB în sus.
2. Nu vindem doar plăci; echipa noastră include ingineri de aplicații care au lucrat direct la proiecte de integrare cu laser DFB și TO-CAN. Oferim sfaturi specifice privind potrivirea rezistenței termice și pre-setarea parametrilor PID pentru micro-obiectele dumneavoastră.
3. Controlerele noastre sunt deja instalate în medii cu mize mari, inclusiv comunicații cu fibră optică și diagnosticare medicală, unde o deviere de 0,1°C poate duce la defecțiuni ale sistemului.
4. Înțelegem natura rapidă a cercetării și dezvoltării pentru dispozitive micro-electronice. Menținem stoc gata de livrare pentru ATC-M1 pentru a vă sprijini nevoile imediate de testare și verificare, susținute de fișe tehnice detaliate.
5. Cu ani de experiență în producție și colaborare, X-Meritan se asigură că toate produsele îndeplinesc standardele industriale necesare pentru piețele globale, oferind un lanț de aprovizionare de încredere pentru producătorii internaționali.
